■ユニット式受信機
本受信機は①1'st AMP、②2'nd AMP、③PSD、④DC-AMP、⑤REF-フェーズシフタの各ユニットに分かれており、必要に応じそれぞれのユニットごとに拡張することが出来ます。使用上は非常に使いやすく設計されており、価格はお求め易く、周波数帯域の拡張は③PSD、⑤REF-フェーズシフタを差し替えることでバージョンアップすることが出来ます。

■小型・軽量
■低価格
■拡張が容易
■高性能
■高信頼性
■操作性に優れている

①1'st AMPN141-5059A
②2'nd AMPN141-5059B
型式番号N141-5059AN141-5059B
周波数帯域5MHz~250MHz
利得50dB
入出力インピーダンス50Ω
出力レベル+10dBm以上
雑音指数2dB以下-
デッドタイム1.5μs以下-
GAIN設定45dB/1dBステップ
電源+12V 0.5A
+15V 0.1A
+12V 0.5A
重量1.5kg1.5kg

③PSDN113-10□□A
周波数帯域1オクターブ
RF最大入力レベル+7dBm
REF入力レベル0dBm
出力レベルSIN/COS:±0.5V
入力インピーダンス50Ω
出力インピーダンスハイインピーダンス
調整機能COS出力レベル調整
出力位相差調整
電源+15V 0.15A
-15V 0.08A
重量2kg

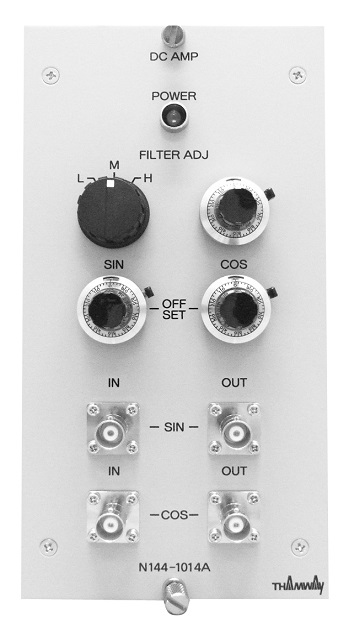

④DC-AMPN144-1014A
型式番号N141-1014A
周波数帯域DC~1MHz
電圧倍率5倍
入出力インピーダンスハイインピーダンス
出力電圧±2.5V
ビデオフィルタ100Hz~1MHz
調整機能出力オフセット調整
電源+12V 0.12A
+15V 0.05A
重量2kg

⑤REF-フェーズシフタN072-10□□A
周波数帯域1オクターブ
入力レベル0dBm
位相変化量連続360deg以上
出力レベル0dBm
入出力インピーダンス50Ω
電源+12V 0.2A
重量1.5kg

⑥附属電源ユニットN181-3011A
型式番号N181-3011A
出力チャンネル6チャンネル
出力電圧1+5V 2A
2+12V 2A
3+15V 1A
4-15V 1A
5GND
入力電源AC100V 50/60Hz 2A以下
外観19インチJIS標準ラック用ケース
外形寸法480(W)×100(H)×350(D) (mm)
重量7.2kg

⑦収納ケース(19インチフレーム)
 オプション設定となります
 重量3.5kg
※□□は周波数帯域に応じた周波数番号が付きます
