■高周波トランス

数々の高周波システムの開発によって生まれた高周波トランスです。
トランスの用途は
T011 昇圧トランス:入力された高周波信号の昇圧
T012 アイソレーショントランス:入出力間のDCアイソレーション,平衡-不平衡の変換
T013 インピーダンス変換トランス:50Ω系-75Ω系変換
T014 カレントトランス:電流検出用
等に使用されます。

■特徴
広帯域・低損失
大電力に対応(10kW)
仕様に応じて設計・製作
▲T012-2048B


型式番号T012-2048BT012-3748AT012-3027C
周波数帯域1MHz~100MHz100kHz~50MHz
入力インピーダンス50Ω
出力インピーダンス50Ω
通過損失1.5dB以内
通過電力1W以下5W以下1W以下
入力コネクタN-FEMALEBNC-FEMALE
出力コネクタN-FEMALEBNC-FEMALE
外観アルミダイキャストケース
外形寸法75(W)×30(H)×40(D) (mm)


型式番号T013-6012A
周波数帯域20k~300kHz
入力インピーダンス50Ω
負荷インピーダンスロータリースイッチによる切替
入力インピーダンス対負荷インピーダンス
①9:1(負荷≒5.6Ω)
②4:1(負荷≒12.5Ω)
③9:4(負荷≒22.2Ω)
④THRU(負荷≒50Ω)
⑤4:9(負荷≒112.5Ω)
⑥1:4(負荷≒200Ω)
⑦1:9(負荷≒450Ω)
通過電力1kW/50Ω(連続)
入力コネクタN-FEMALE
出力コネクタ端子台(ネジサイズ:M4)
冷却方式強制空冷
外形寸法150(W)×105(H)×220(D)(mm)

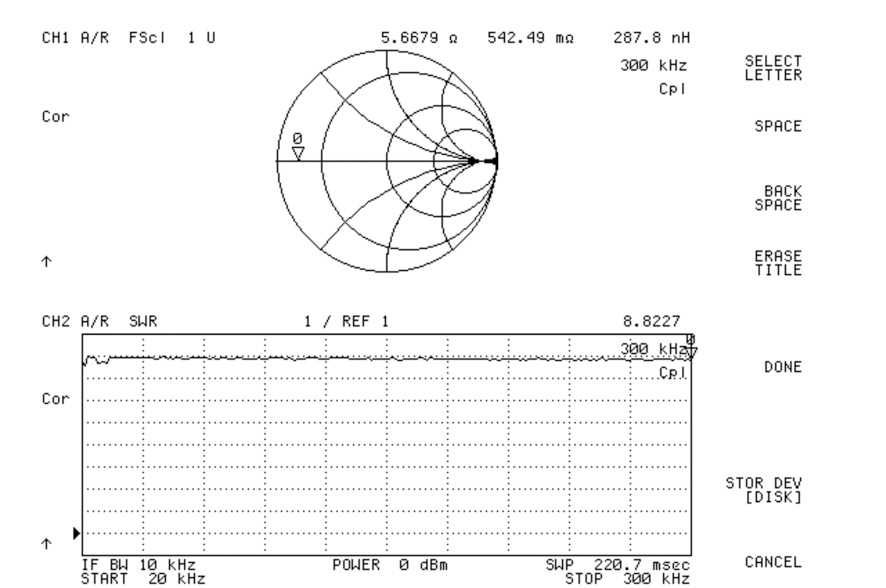

▲インピーダンス比 9:1/理論値5.56Ω

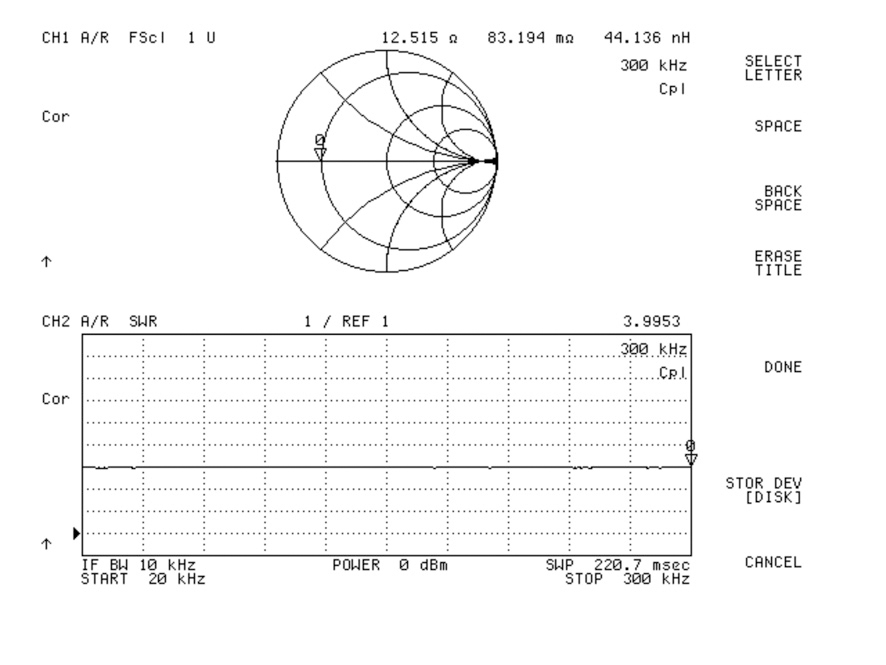

▲インピーダンス比 4:1/理論値12.5Ω

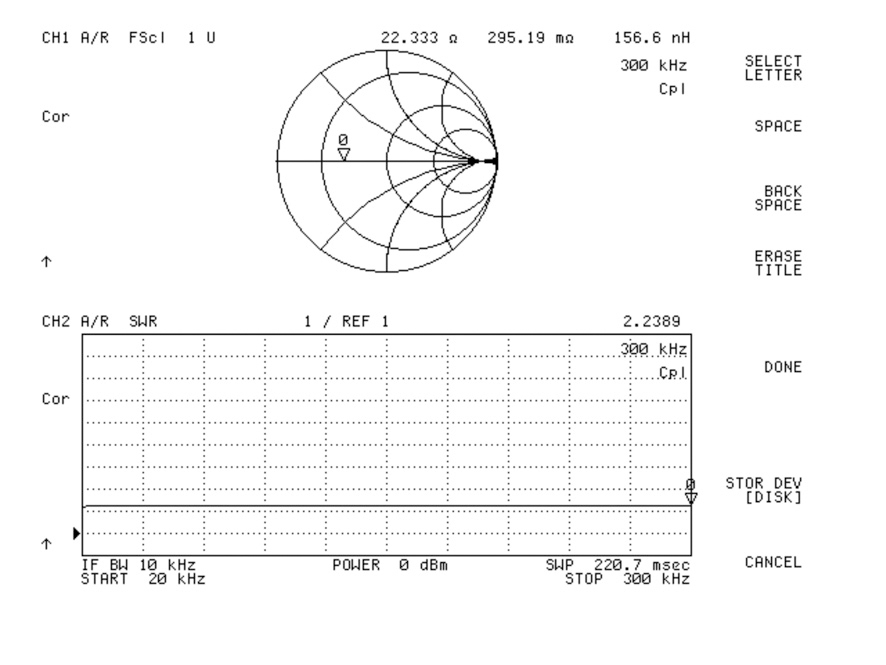

▲インピーダンス比 9:4/理論値22.2Ω

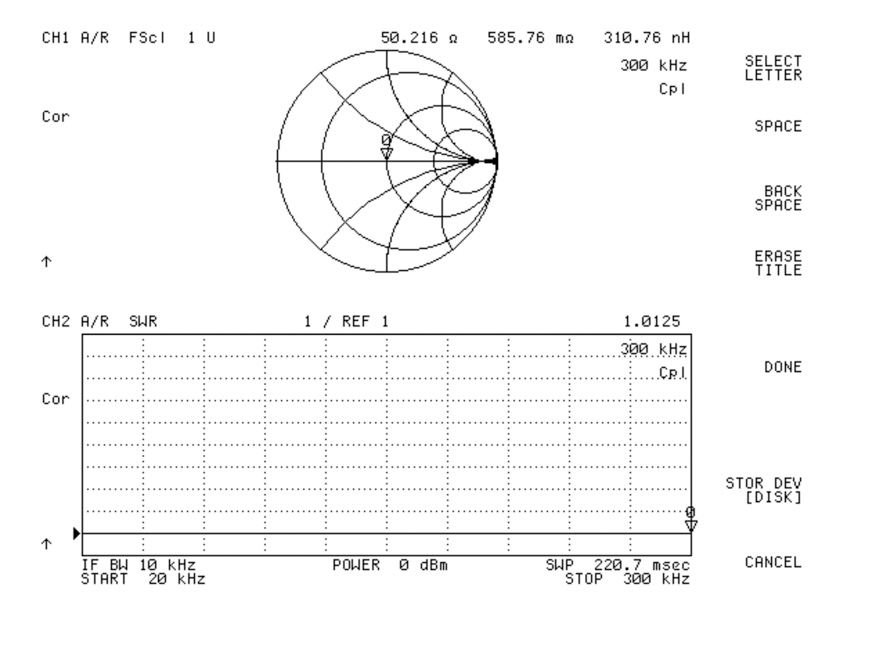

▲インピーダンス比 THRU/理論値50Ω

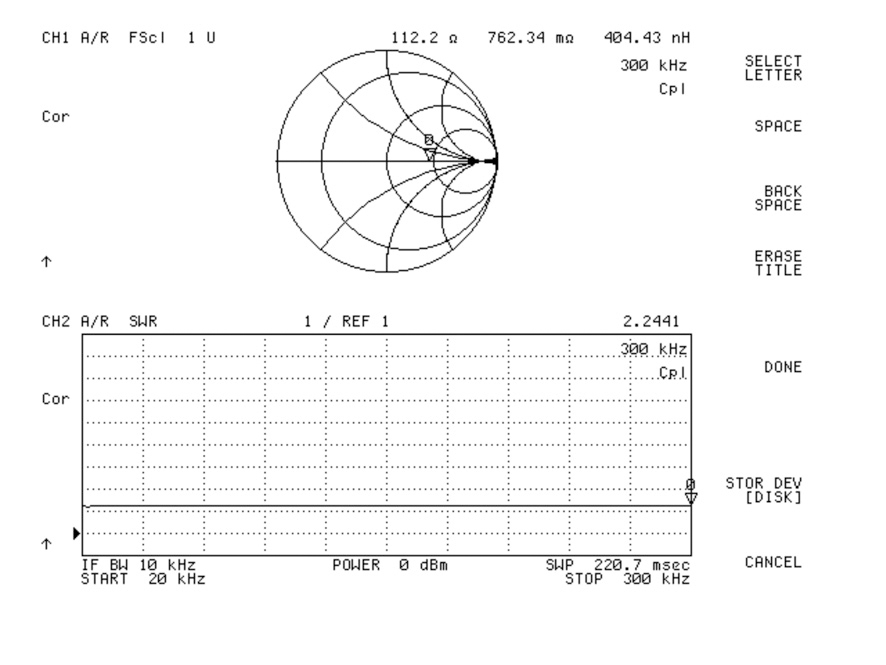

▲インピーダンス比 4:9/理論値112.5Ω

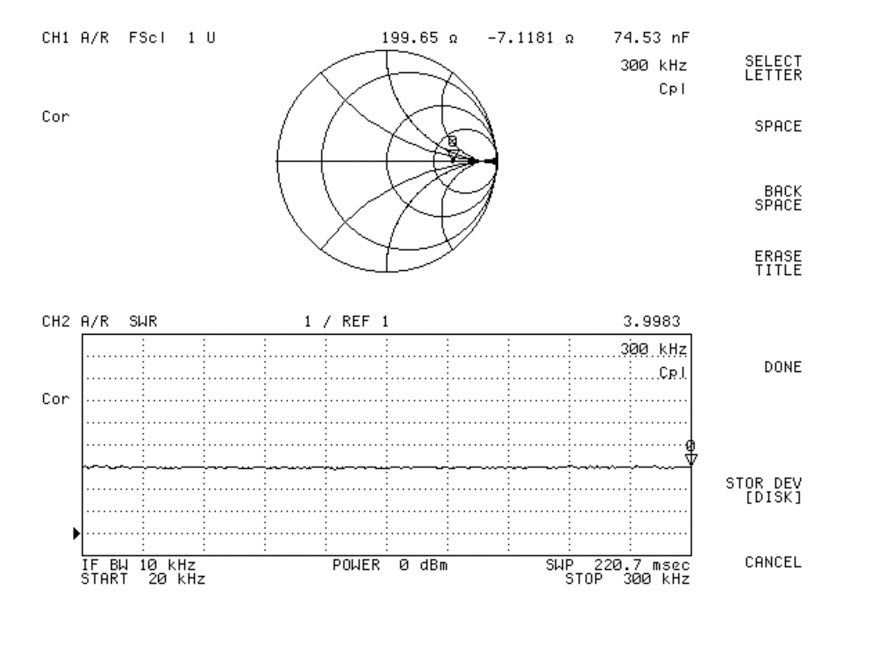

▲インピーダンス比 1:4/理論値200Ω

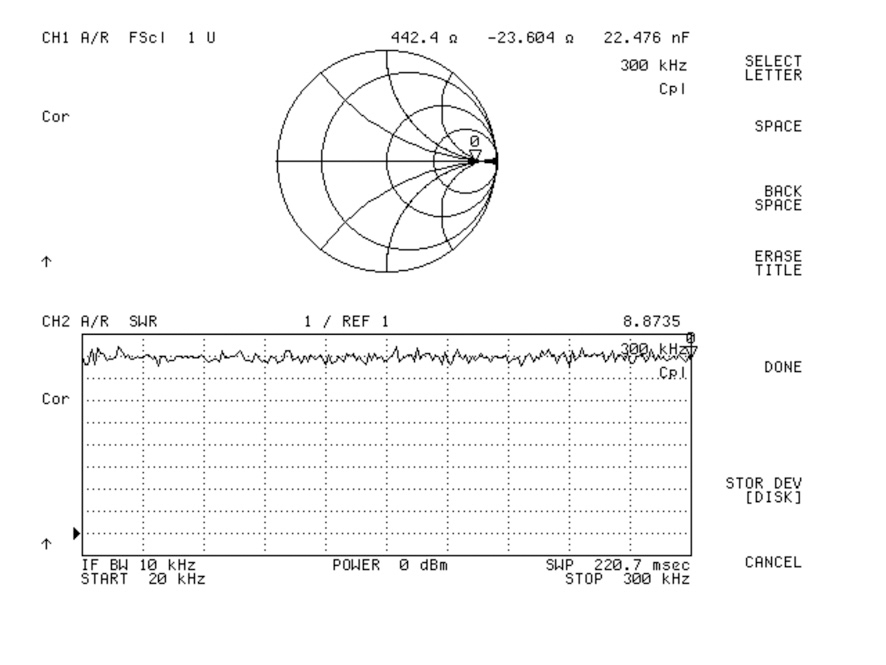

▲インピーダンス比 1:9/理論値450Ω
